迅捷糖果包装机工艺之裹包机构

时间:2012-11-19 16:46    来源:未知    作者:admin    点击:次    打印

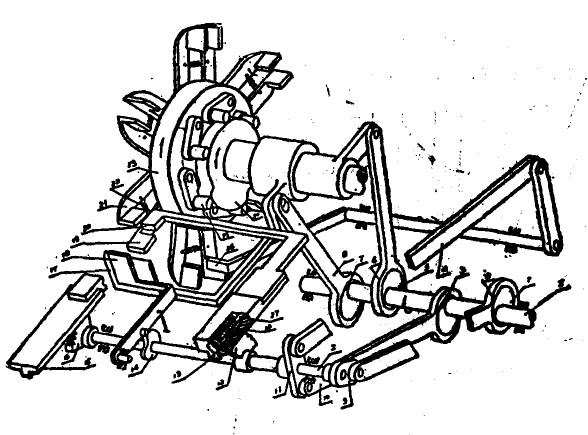

    多钳工作盘23装在I轴上，它由槽轮间歇机构带动，每次转动1/8转。分配轴I上的偏心轮1.3.5.7分别通过各部分构件共同执行搪果的裹包工作。



    偏心轮I经过连扦2及曲柄9使轴I往复围铃，使上的凸轮14及扇形齿轮16往复摆动，扇形齿轮的往复摆动使后端为齿条的夹糖前冲15往夏运动，当前冲向钳盘方向运动时，就与后冲2。一起把搪块送到钳爪19.21中。凸轮14的摆动使挡糖板珍上一卞运动，挡板桦上升时使传送带送来的糖块不致掉落，挡糖板向上是让60-A-截。

    偏心轮3经过连杆10,使双销曲柄11及扇形齿轮12往复摆动，扇形齿轮12的往复摆动使KC后冲20前后往复运动。夹枪后冲20连有起导向作用的轴销27,轴销27的尾痴装有弹簧28，它的作用是使前，后冲在夹糖块时把楷块柔性央紧，并适应由于加工引起的块板尺寸的变化，它的另‘作用是弥补由于采用偏心轴后使运动规律与工作实际要求的运动规律的误差。

    卸搪杆26由连杆4带动，使裹包完毕的糖果从夹钳上卸到成品槽盘。

    糖果包装机装于分配轴上的偏心轴5的转动，经过连杆6使空套在轴上的齿轮围转一定的角度夹钳19.21张开和闭合。当待裹包的糖块送到夹钳位置时，凸轮24逆时钎摆回，使共凸与夹钳上的滚注25脱离。.由于一对夹钳的后端为相互啮合的扇形齿轮，因此在拉力弹黄22的作用下夹钳把招块柔性夹紧。

    当糖块连同包装纸被夹紧后，抄纸板17既往上把糖块下边的包装纸上抄，然后钳盘23转动1/6转，把糖块上边的包装纸在钳盘挡板的作用下下抄。抄板17由偏心轮7经过连杆8带动。.连杆8上的向力，为了减少摩擦及提高转动效率，所以在轴17上装有滚珠，起止推动轴承的作用。
